雙層屏蔽電纜技術參數

屏蔽電纜有單層屏蔽和雙層屏蔽之分。雙層比單層的好，比雙絞屏蔽電纜性能更優異的是鎧裝型雙絞屏蔽電纜。

所謂雙層屏蔽電纜是指有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離的電纜。

如兩層屏蔽層之間不彼此絕緣（相互導電）,只能視為一層屏蔽。

雙屏蔽先分屏蔽后總屏蔽，也有雙總屏蔽電纜但是作用不大，一般采用先分屏蔽后總屏蔽的居多。

屏蔽層應具有良好的接地，如果不接地因?yàn)槠帘螌用娣e大，有很大的寄生分布電容，將產生寄生耦合干擾。

單層屏蔽應采用一端等電位接地；雙層隔離屏蔽的內層應采用一端接地，外層則應兩端接地。

如鎧裝型雙絞屏蔽電纜（常用的型號規格：ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）就是屬于雙屏蔽電纜的一種，其內屏蔽是編織屏蔽網+鋁箔，外屏蔽則是鋼帶鎧裝層，內屏蔽和外屏蔽之間還有一層絕緣隔離層。使用時，鋼帶鎧裝層兩端接地，zui內層屏蔽一端接地！可用于干擾嚴重、鼠害頻繁以及有防爆要求的場所。

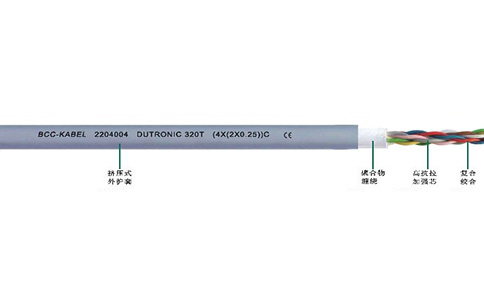

雙層屏蔽電纜組成結構及技術參數

導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準

絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）

內護套：高強度特種復合護套專用材料（不同型號有所差別）

屏蔽：鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）

外護套：高強度改性PVC或進口PUR材料

護套顏色：綠色，灰色，黑色（可根據客戶要求定制其他顏色）

額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V；

測試電壓：2500V

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃

彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

問
拖鏈電纜能達到的拖鏈彎曲次數是噱頭嗎？

答
拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率、拖鏈狀況及其布線等多種因素決定，若某種條件下拖鏈彎曲次數是500萬次，放寬測試條件，并且有足夠的時間，拖鏈彎曲次數完全可以達5000萬次甚至更高。所以，決定電纜能達到的拖鏈彎曲次數的是測試條件。在過于寬松的條件下，測試出的拖鏈電纜能達到的拖鏈彎曲次數就是噱頭，拖鏈電纜耐彎曲次數也是越高越好。
問
5000萬次和1000萬次拖鏈電纜哪個好？

答
數值上，5000萬的確大于1000萬，但5000萬次卻不一定大于1000萬次，“次”表示拖鏈電纜進行來回往復運動的一個動態運行過程，5000萬次和1000萬次中的“次”表面相同，實際上可能大相徑庭。因此，5000萬次和1000萬次拖鏈電纜也不能進行比較。
